Інструкція з монтажу термозбіжних з’єднувальних муфт 1СТп

Інструкція з монтажу термозбіжних з’єднувальних муфт 1СТп для з’єднання 3-и та 4-и жильних силових кабелів з паперовою масло – просоченою ізоляцією на напругу до 1 кВ включно

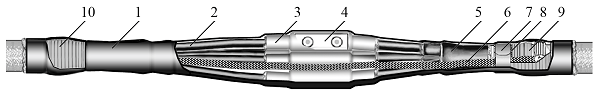

Схематичне зображення муфти 1СТп в змонтованому стані

1 – шланг, 2 – трубка жильна, 3 – манжета ізолююча (RIMTA), 4 – з’єднувач болтовий, 5 – термоусаджувальна рукавичка (EB 4), 6 – провід заземлення, 7 – пружина, 8 – терка, 9 – стрічка – герметик

Звертаємо увагу! Кабельна термозбіжна муфта не може бути розібрана та повторно змонтована, т.к. в монтажі використовуються термозбіжна матеріали, які встановлюються одноразово. Роботи з монтажу муфт для кабелів з паперовою масло просоченою ізоляцією повинні проводитися без перерв за один раз.

Необхідний інструмент для монтажу:

  1. Газовий паяльник з насадками.
  2. Ножиці секторні для різання кабелю.
  3. Ніж кабельний, стрипер.
  4. Плоскогубці.
  5. Набір для встановлення болтових з’єднувачів НБМ-4 (для муфт з болтовим з’єднувачем в комплекті).
  6. Набір для опресування силових кабельних гільз 16-150 мм² (для кабелів в комплекті з гільзами).

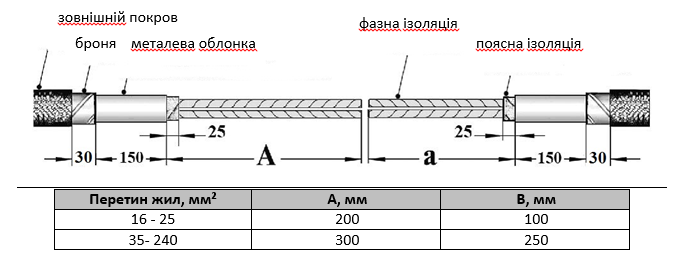

1. Підготовка та оброблення кабелю

Зніміть з кабелів зовнішній шар, броню, металеву оболонку, поясну ізоляцію по розмірах, показаних на малюнку і в таблиці. Зверніть увагу на несиметричність обробки кінців кабелю.

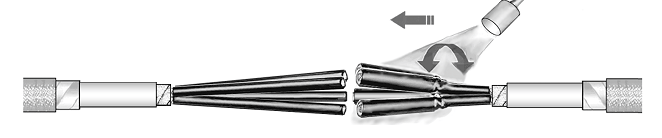

2. Встановлення ізолюючих трубок (RITT)

  1. Вдягніть шланг на один з кабелів, що з’єднуються.
  2. Розведіть жили кабелів і видаліть жгути паперу міжфазного заповнення.
  3. Вдягніть жильні трубки відповідної довжини на жили.
  4. Усадіть жильні трубки, починаючи прогрівання від корінця оброблення до кінця жил.

3. Встановлення ізолюючої рукавички

  1. Прогрійте оболонку одного з кабелів приблизно до температури 60…70° С («на витримку руки»).
  2. Очистити поверхню оболонки від можливих підтікань рідини.
  3. Вдягніть, не даючи оболонці охолонути, рукавичку і поступово розсовуючи жили і проштовхуючи рукавичку до корінця оброблення, максимально просуньте її до упору. Усадіть рукавичку, починаючи прогрівання від середини широкої частини (спідниці) до її торця, потім продовжуйте усадку рукавички від середини спідниці до торців пальців.
  4. Повторити операції для другого кінця кабелю.

4. Монтаж з’єднувальних гільз

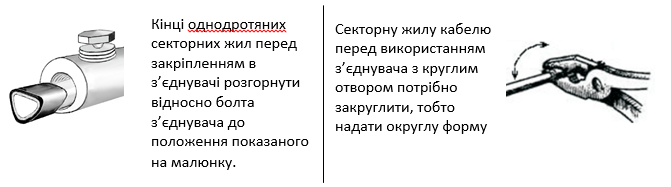

  1. Зніміть з кінців жил жильну трубку і ізоляцію на довжину рівну половині довжини болтового з’єднувача.
  2. Вдягніть ізолюючі манжети на жили кабелю з довгим обробленням.
  3. Зробіть зачистку кінців жил від окислу (до «металевого блиску»), вставте їх у отвори з’єднувача до упору і зафіксуйте їх, підтягнувши болти.

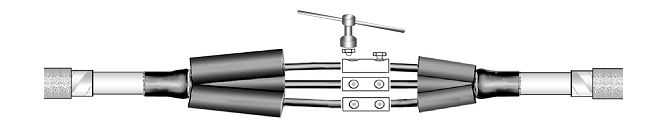

5. Фіксація з’єднувальних гільз

Зафіксуйте болти з’єднувача торцевим ключем до зриву їх голівок. При закручуванні болтів для виключення розвороту з’єднувача і зміщення жили рекомендується зафіксувати їх в спеціальному інструменті типу «газовий ключ» або з’єднайте дротом усі жили між собою. Зріжте залишки болта на рівень тіла з’єднувача для кращого усаджування ізолюючої манжети.

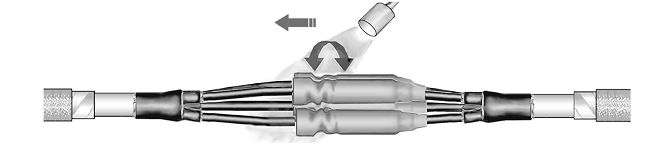

6. Встановлення ізолюючої манжети (RIMTA)

Натягти на з’єднувачі ізолюючі манжети, розташувавши їх симетрично відносно з’єднувачів, і усадити манжети, прогріваючи їх від середини до торців.

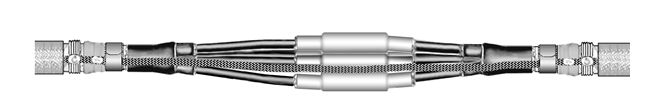

7. Встановлення непаяного комплекту заземлення

Встановіть на оболонку кабелю поруч з торцями усаджених рукавичок терки, прокладіть провід заземлення по з’єднанню і притисніть його пружинами, обернувши пружини по терці і проводу навколо оболонок. Провід заземлення має пропаяні ділянки (замки), які повинні бути за терками. Після намотування пружини необхідно підтягнути рукою в бік намотування.

8. Герметизація вузлів заземлення

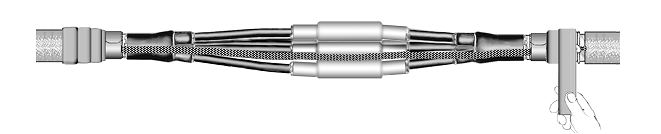

Зігніть дріт до центру, відокремте стрічку-герметик (меншої довжини) від підкладки і намотайте стрічку від броні до терки із заходом на броню на 10мм.

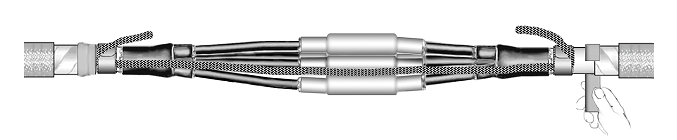

9. Монтаж дрота заземлення

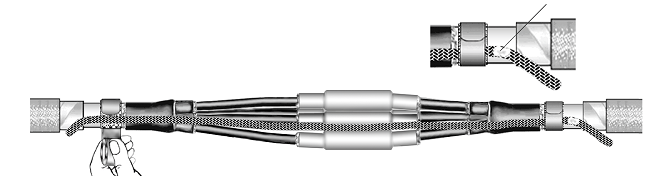

Припаяйте дріт заземлення до броні, як показано на малюнку, а зайвий шматок дроту (при необхідності) відріжте.

10. Герметизація вузлів заземлення

Відділити стрічку-герметик (більшої довжини) від підкладки і намотайте її на ділянку між притискною пружиною і покривом.

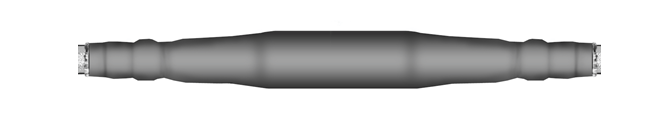

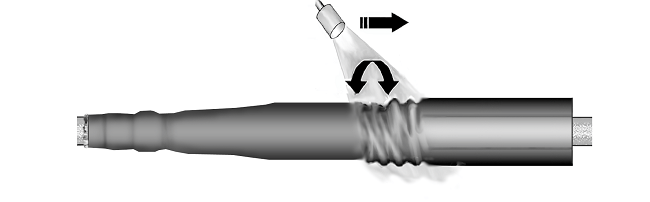

11. Встановлення захисного кожуха (RIMTA)

Натягти на з’єднування шланг і усадити його, прогріваючи від середини до країв.

12. Монтаж муфти виконаний

Подальші роботи, пов’язані з можливим механічним впливом на муфти, повинні проводитися після охолодження до температури навколишнього повітря.
