Інструкція з монтажу термозбіжних з’єднувальних муфт 1 ПСТп

Інструкція

з монтажу термоусаджувальних з’єднувальних муфт 1ПСТп для з’єднання 3-и та 4-и жильних силових кабелів з пластмасовою ізоляцією на напругу до 1 кВ включно

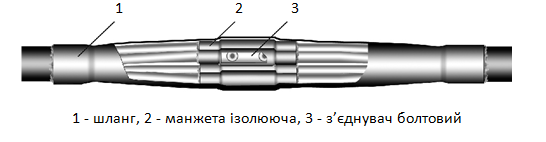

Схематичне зображення муфти 1ПСТп в змонтованому стані

Звертаємо увагу! Кабельна термоусаджувальна муфта не може бути розібрана та повторно змонтована, т.к. в монтажі використовуються термоусаджувальні матеріали, які встановлюються одноразово. Роботи з монтажу муфт для кабелів з паперовою масло просоченою ізоляцією повинні проводитися без перерв за один раз.

Необхідний інструмент для монтажу:

  1. Газовий паяльник з насадками.
  2. Ножиці секторні для різання кабелю.
  3. Ніж кабельний, стрипер.
  4. Плоскогубці.
  5. Набір для встановлення болтових з’єднувачів НБМ-4 (для муфт з болтовим з’єднувачем в комплекті).
  6. Набір для опресування силових кабельних гільз 16-150 мм² (для кабелів в комплекті з гільзами).

Послідовність монтажу муфти 1ПСТп

1. Підготовка та оброблення кабелю

Вдягніть шланг на один з кабелів, що з’єднуються.

Зніміть з кабелів зовнішній шар по розмірах, показаних на малюнку і в таблиці.

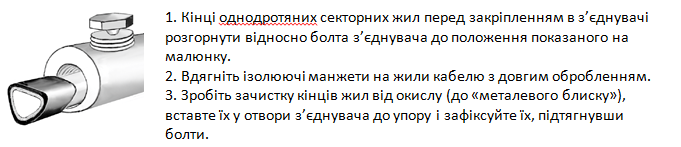

2. Монтаж з’єднувальних гільз

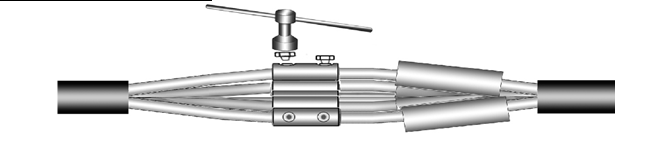

3. Фіксація з’єднувальних гільз

Зафіксуйте болти з’єднувача торцевим ключем до зриву їх голівок. При закручуванні болтів для виключення розвороту з’єднувача і зміщення жили рекомендується зафіксувати їх в спеціальному інструменті типу «газовий ключ» або з’єднайте дротом усі жили між собою. Зріжте залишки болта на рівень тіла з’єднувача для кращого усаджування ізолюючої манжети.

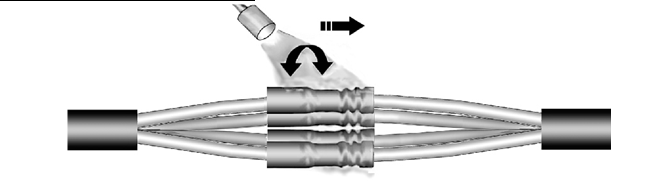

4. Встановлення ізолюючої манжети

Натягти на з’єднувачі ізолюючі манжети, розташувавши їх симетрично відносно з’єднувачів, і усадити манжети, прогріваючи їх від середини до торців

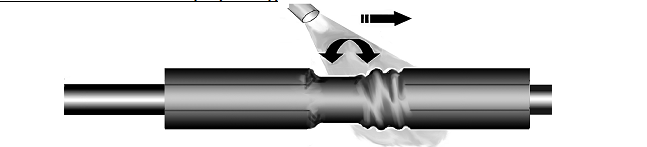

5. Встановлення захисного кожуха (шлангу)

Натягти на з’єднування шланг і усадити його, прогріваючи від середини до країв.

Подальші роботи, пов’язані з можливим механічним впливом на муфти, повинні проводитися після охолодження до температури навколишнього повітря.
