Інструкція з монтажу термозбіжних кінцевих муфт 1КВ(Н)ТпН

Інструкція

з монтажу термозбіжна кінцевої муфти 1КВ(Н)Тп для окінцювання 3-и та 4-и жильних кабелів з паперовою маслопросоченою ізоляцією з наконечником та без наконечника на напругу до 1кВ включно

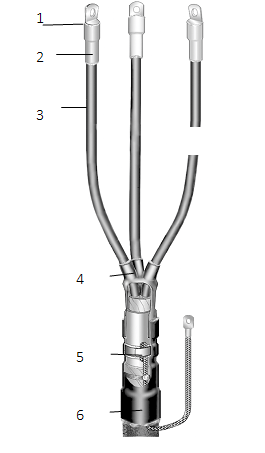

 Схематичне зображення муфт в змонтованому стані

                    Муфта 1 КВТпН                                          Муфта 1 КНТпН

1 – наконечник болтовий, 2 – манжета кінцева, 3 – трубка жильна , 4 – рукавичка , 5 – деталі непаяного заземлення (пружина, терка, дріт), 6 – манжета поясна

Звертаємо увагу! Кабельна термозбіжна муфта не може бути розібрана та повторно змонтована, т.к. в монтажі використовуються термозбіжна матеріали, які встановлюються одноразово. Роботи з монтажу муфт для кабелів з паперовою масло просоченою ізоляцією повинні проводитися без перерв за один раз.

Необхідний інструмент для монтажу:

  1. Газовий паяльник з насадками.
  2. Ножиці секторні для різання кабелю.
  3. Ніж кабельний, стрипер.
  4. Плоскогубці.
  5. Набір для встановлення болтових наконечників НБМ-4 (для муфт з болтовими наконечниками в комплекті).
  6. Набір для опресування силових кабельних наконечників 16-150 мм² (для кабелів в комплекті з наконечниками).

Послідовність монтажу муфти 1КВТп(Н) та 1КНТп(Н)

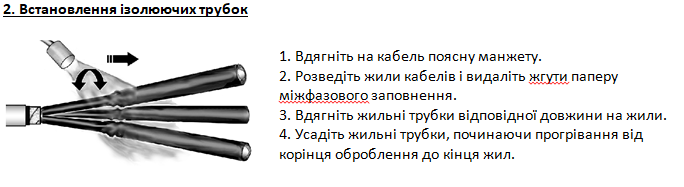

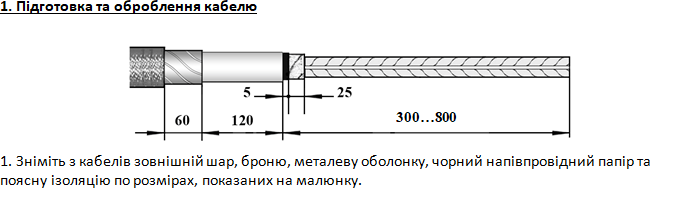

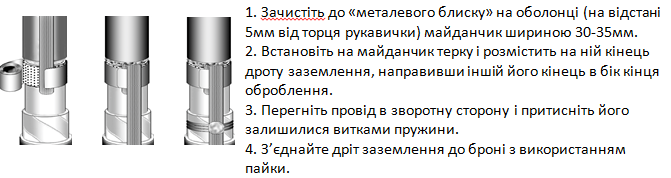

3. Встановлення непаяною системи (якщо вона передбачена комплектацією), якщо комплектація паяною системою потрібно припаяти дріт заземлення до броні за допомогою припоя А.

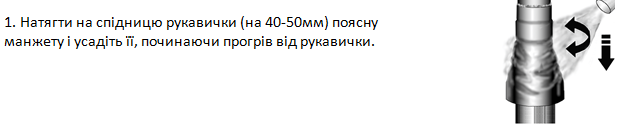

4. Встановлення поясної манжет

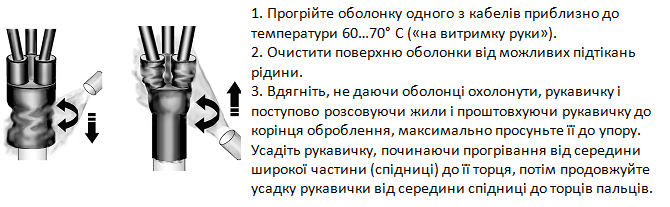

5. Встановлення ізолюючої рукавички

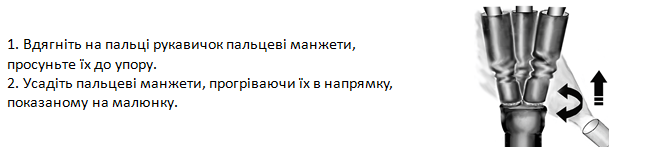

6.Встановлення пальцевої манжети для зовнішньої муфти

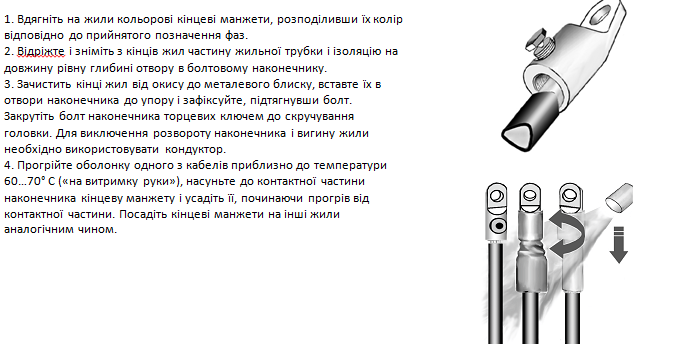

7.Встановлення кінцевих манжет та болтового наконечника

8. Монтаж муфти виконаний

Подальші роботи, пов’язані з можливим механічним впливом на муфти, повинні проводитися після охолодження до температури навколишнього повітря.
