Інструкція з монтажу термозбіжних з’єднувальних муфт 10СТп

Інструкція
термоусаджувальної з’єднувальної муфти типу 10СТп
для з’єднання 3-и жильних кабелів з паперовою маслопросоченою
ізоляцією на напругу 6-10кВ включно
Схематичне зображення муфти 10СТп в змонтованому стані

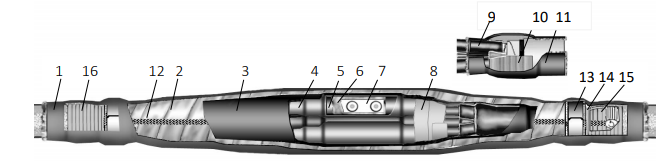

1 – шланг зовнішній (RIMTA), 2 – стрічка екранна, 3 – короткий шланг (RIMTA), 4 – манжета ізолююча
з екранним шаром (RDWT) , 5 – манжета підкладна, 6 – пластина-регулятор, 7 – з’єднувач болтовий,
8 – кіперна стрічка, 9 – жильна трубка (RIMT), 10 – стрічка-регулятор, 11 – рукавичка високовольтна
(EB3), 12 – провід заземлення, 13 – пружина, 14 – терка, 15,16 – стрічка-герметик

Звертаємо увагу! Монтаж муфти має проводити навчений кабельник-монтер.
Монтаж муфти має проводитись при нагріванні термоусаджувальних елементів до 120- 140°С. Нагрівання термоусаджувальної деталі виконується за допомогою газового пальника або паяльної лампи, при цьому полум’я потрібно відрегулювати щоб воно було «м’яким» з язиками жовтого кольору. Полум’я потрібно пересувати вздовж термоусаджувальних деталей згідно картинок в інструкції. Після усадки деталь не повинна мати зморшок. З-під країв герметизуючих деталей після їх усадки має виступати надлишок клея-розплава. Кабельна термоусаджувальна муфта не може бути розібрана та повторно змонтована, т.к. в монтажі використовуються термоусаджувальні матеріали, які встановлюються одноразово. Роботи з монтажу муфт для кабелів з паперовою масло просоченою ізоляцією повинні проводитися без перерв за один раз.
Необхідний інструмент для монтажу:
1. Газовий паяльник з насадками.
2. Ножиці секторні для різання кабелю.
3. Ніж кабельний, стрипер.
4. Плоскогубці.
5. Набір для встановлення болтових з’єднувачів НБМ-4 (для муфт з болтовим з’єднувачем в комплекті).
6. Набір для опресування силових кабельних гільз 16-150 мм² (для кабелів в комплекті з гільзами).

Послідовність монтажу муфти 10СТп

1. Підготовка та оброблення кабелю

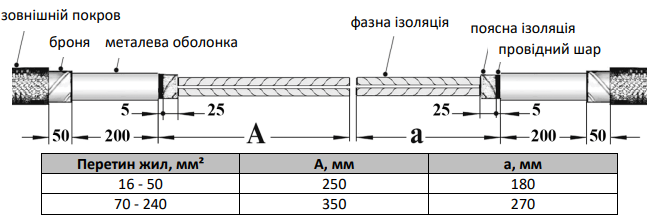

1. Зніміть з кабелів зовнішній шар, броню, металеву оболонку, поясну ізоляцію по розмірах, показаних на малюнку і в таблиці. Зверніть увагу на несиметричність обробки кінців кабелю.
2. Встановлення ізолюючих трубок (RIMT)

1. Вдягніть довгий шланг з вставленим в нього коротким шлангом з екранним шаром на один з з’єднуваних кабелів.
2. Розведіть жили кабелів і видаліть жгути паперу міжфазного заповнення.
3. Вдягніть жильні трубки відповідної довжини на жили.

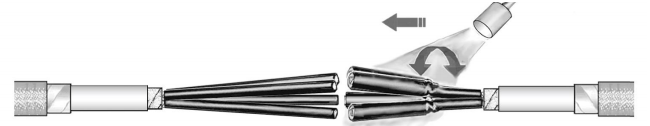

4. Усадіть жильні трубки, починаючи прогрівання від корінця оброблення до кінця жил.
3.Встановлення стрічки-регулятор в корінець обробки кабеля

4. Встановлення стрічки-регулятор для вирівнювання електричного поля

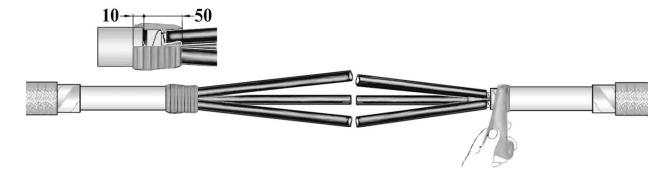

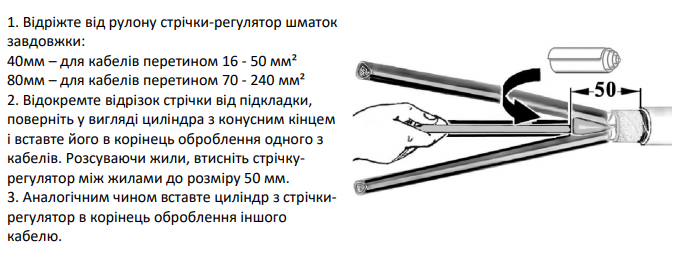

1. Відокремте залишки стрічки-регулятор від підкладки і намотайте її на корінці оброблення кабелів із заходом на оболонку 10мм. Кінець намотування повинен бути на рівні торця корпусу, вдавленого між жилами.
Під час намотування стрічка-регулятор натягується до зменшення її ширини в два рази.

5. Встановлення ізолюючої рукавички (EB 3)

1. Прогрійте оболонку одного з кабелів приблизно до температури 60…70° С («на витримку руки»).
2. Очистити поверхню оболонки від можливих підтікань рідини.

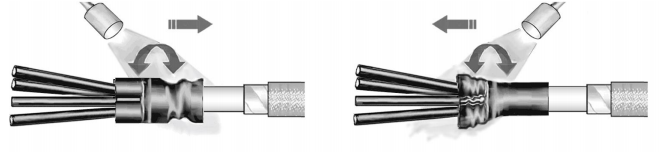

3. Вдягніть, не даючи оболонці охолонути, рукавичку і поступово розсовуючи жили і проштовхуючи рукавичку до корінця оброблення, максимально просуньте її до упору. Усадіть рукавичку, починаючи прогрівання від середини широкої частини (спідниці) до її торця, потім продовжуйте усадку рукавички від середини спідниці до торців пальців.
4. Повторити операції для другого кінця кабелю.

6.Монтаж з’єднувальних гільз

1. Зніміть з кінців жил жильну трубку і ізоляцію на довжину рівну половині довжини болтового з’єднувача.
2. Вдягніть ізолюючі манжети з екранним шаром на жили кабелю з довгим обробленням, а підкладні манжети – на жили з коротким обробленням.

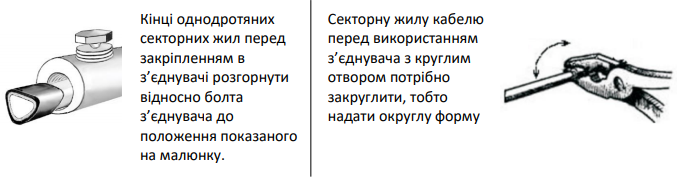

3. Зробіть зачистку кінців жил від окислу (до «металевого блиску»), вставте їх у отвори з’єднувача до упору і зафіксуйте їх, підтягнувши болти.

7. Фіксація з’єднувальних гільз

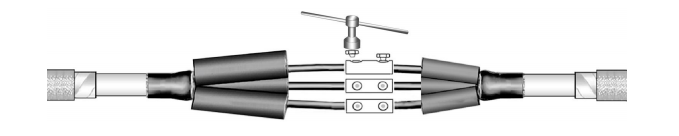

1. Зафіксуйте болти з’єднувача торцевим ключем до зриву їх голівок. При закручуванні болтів для виключення розвороту з’єднувача і зміщення жили рекомендується зафіксувати їх в спеціальному інструменті типу «газовий ключ» або з’єднайте дротом усі жили між собою. Зріжте залишки болта
на рівень тіла з’єднувача для кращого усаджування ізолюючої манжети.
8. Встановлення пластин-регуляторів електричного поля

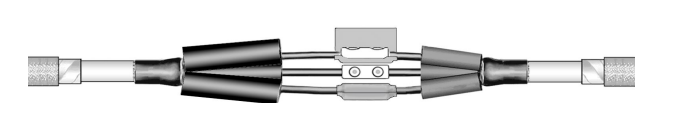

1. Відокремте пластину регулятор від підкладки, оберніть нею з’єднувач і обіжміть рукою по поверхнях з’єднувача і жил. Встановіть аналогічним чином пластини і на інші з’єднувачі.

9. Встановлення підкладної манжети

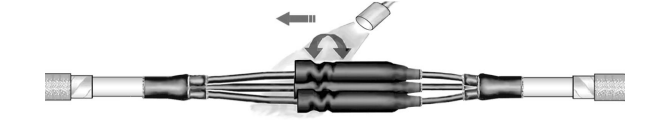

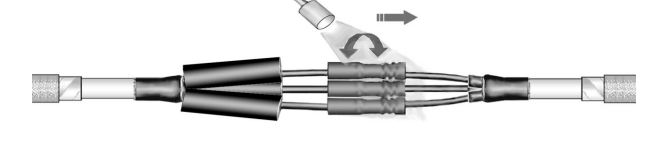

1. Натягти на з’єднувачі підкладні манжети по одній трубці на кожну жилу, розташувавши їх симетрично відносно з’єднувачів, і усадити манжети, прогріваючи їх від середини до торців. При цьому потрібно виключити випадкову усадку розташованих поруч ізолюючих манжет.

10. Встановлення ізолюючої манжети з екранним шаром (RDWT)

1. Натягти на з’єднувачі ізолюючі манжети з екранним шаром, розташувавши їх симетрично відносно з’єднувачів, і усадити манжети, прогріваючи їх від середини до торців.

11. Встановлення внутрішнього кожуха (RIMT)

13. Відновлення системи заземлення екрану кабелю (якщо комплектацією не передбачена непаяна система – припаяйте заземлення до броні кабелю за допомогою припоя А)

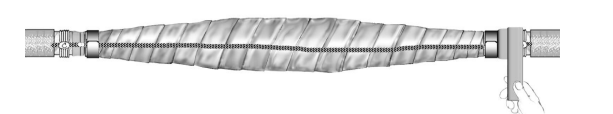

1. Намотайте відновлювач екрану по всьому внутрішньому кожуху.

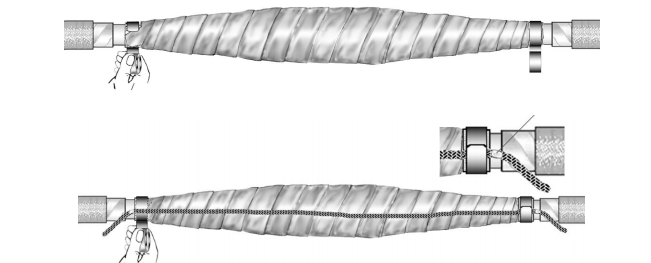

2. Зігніть дріт до центру і намотайте стрічку-герметик від броні до терки із заходом на броню на 10 мм.

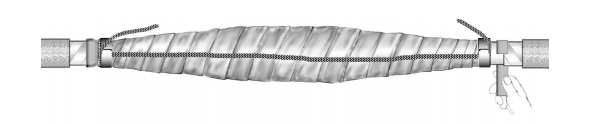

3. Припаяйте провід заземлення до броні, як показано на малюнку, а зайвий шматок дроту (при необхідності) відріжте.
13. Герметизація вузла кріплення заземлення

14. Встановлення захисного кожуха

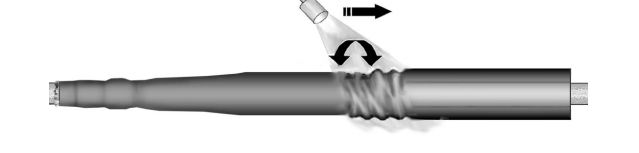

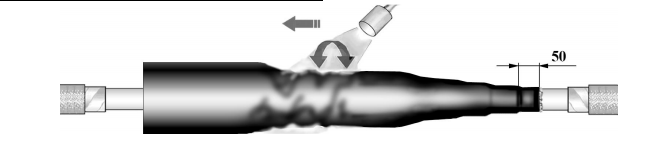

1. Натягти на з’єднання зовнішній шланг і усадити його, прогріваючи від середини до країв.

15. Монтаж муфти виконаний

1. Подальші роботи, пов’язані з можливим механічним впливом на муфти, повинні проводитися після охолодження до температури навколишнього повітря.
