Інструкція з монтажу термозбіжних кінцевих муфт 10 ПКВТпН

Інструкція

з монтажу термоусаджувальної кінцевої муфти 10ПКВТпН та 10ПКНТпН  для окінцювання 3-и жильних кабелів з пластмасовою ізоляцією з наконечником та без наконечника на напругу 6 – 10кВ включно

 Схематичне зображення муфт в змонтованому стані

Муфта 10 ПКВТпЛН                                        Муфта 10 ПКНТпЛН

1 – наконечник болтовий, 2 – трекінгостійка трубка, 3 – стрічка-регулятор, 4 – пружина , 5 – провід заземлення, 6 – трубка жильна, 7 – рукавичка, 8 – стрічка-герметик, 9 – ізолятор

Звертаємо увагу! Кабельна термоусаджувальна муфта не може бути розібрана та повторно змонтована, т.к. в монтажі використовуються термоусаджувальні матеріали, які встановлюються одноразово. Роботи з монтажу муфт для кабелів з паперовою масло просоченою ізоляцією повинні проводитися без перерв за один раз.

Необхідний інструмент для монтажу:

  1. Газовий паяльник з насадками.
  2. Ножиці секторні для різання кабелю.
  3. Ніж кабельний, стрипер.
  4. Плоскогубці.
  5. Набір для встановлення болтових наконечників НБМ-4 (для муфт з болтовими наконечниками в комплекті).
  6. Набір для опресування силових кабельних наконечників 16-150 мм² (для кабелів в комплекті з наконечниками).

Послідовність монтажу муфти 10ПКВТп (Н) та 10ПКНТп (Н)

1. Підготовка та оброблення кабелю

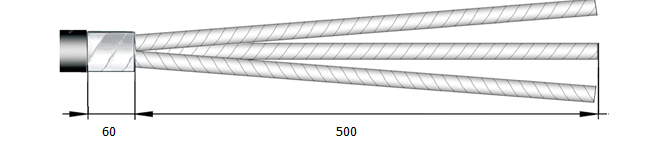

Зніміть з кабелю зовнішній покрив і броню (при наявності) за розмірами, показаним на малюнку.

(При відсутності броні підпункти 6,7 і 9 інструкції не виконуються).

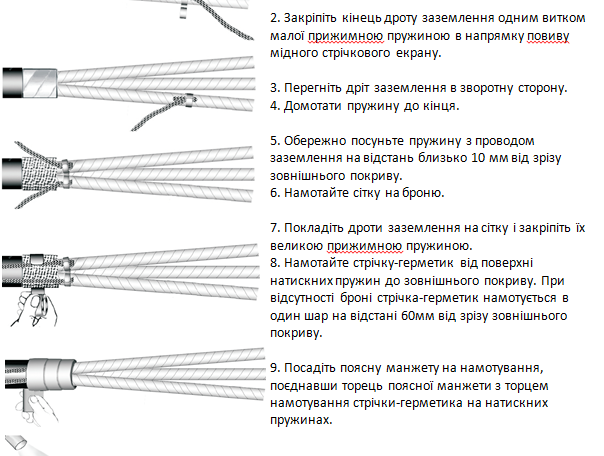

2.

3.

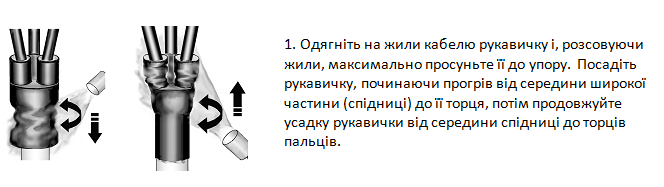

4. Встановлення ізолюючої рукавички

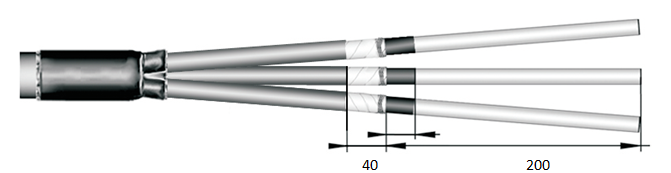

5. Підготування кабелю для встановлення трубок-регуляторів

На стрічковий екран кожної жили накладіть бандаж з ПВХ ізоляції на відстані 200 мм від кінця жил. Змотайте стрічки екрану і обірвіть їх згідно малюнка на бандажі. Видаліть провідний шар з кінця жил, не доходячи до стрічкового екрану 40мм. Витримуйте розміри згідно малюнка.

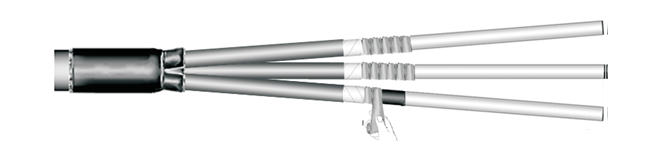

6. Встановлення стрічки-регулятор

Підмотавши стрічку-регулятор на довжині 80мм з заходом на 20мм на стрічковий екран і з заходом на 20мм на ізоляцію жил. При намотуванні стрічка-регулятор витягується по ширині приблизно в два рази. Намотування виконується в один шар з 50% перекриттям.

Протерти (знежирити) ізоляцію зі сшитого поліетилену, що залишилася відкритою, вологими серветками.

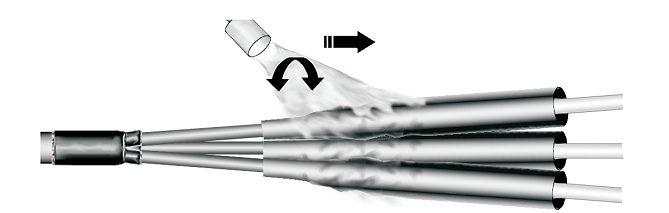

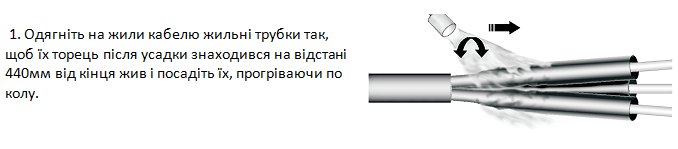

7. Встановлення трубок-регуляторів

Одягніть на жили кабелю, до упору в саджені жильні трубки, трубки-регулятори і посадіть їх, прогріваючи по колу починаючи від жильних трубок.

8. Встановлення стрічок-регуляторів

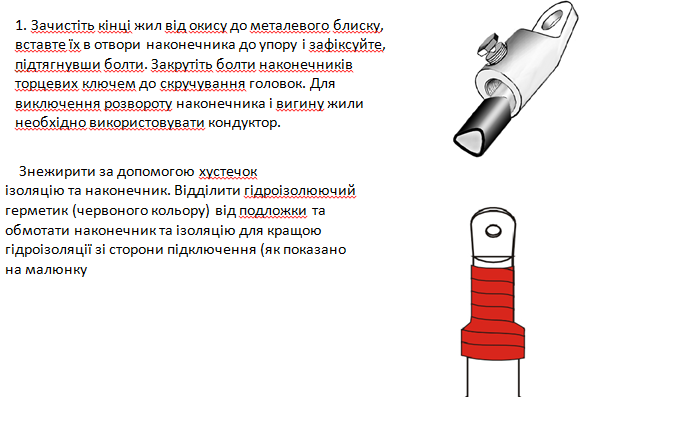

9. Встановлення гідроізолюючого герметика та болтового наконечника

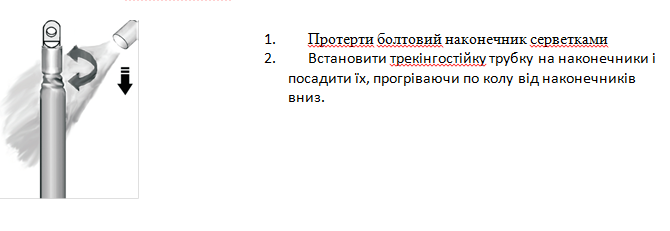

10. Встановлення трекінгостійкої трубки

11. Встановлення ізолятора для зовнішньої муфти

12. Монтаж муфти виконаний

Подальші роботи, пов’язані з можливим механічним впливом на муфти, повинні проводитися після охолодження до температури навколишнього повітря.
