Інструкція з монтажу термозбіжних кінцевих муфт 10КВ(Н)ТпН

Інструкція

з монтажу термоусаджувальної кінцевої муфти 10КВТп та 10КНТп для окінцювання 3-и жильних кабелів з паперовою маслопросоченою  ізоляцією з наконечником та без наконечника на напругу 6 – 10кВ включно

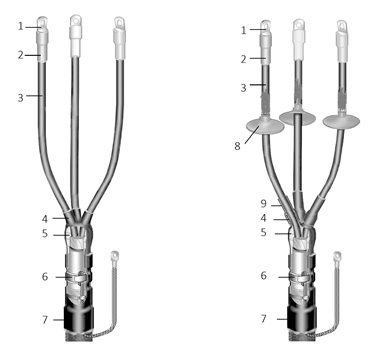

Схематичне зображення муфт в змонтованому стані

                            Муфта 10 КВТпН                                        Муфта 10 КНТпН

1 – наконечник болтовий, 2 – манжета кінцева, 3 – трубка жильна, 4 – рукавичка, 5 – стрічка-регулятор, 6 – деталі непаяного заземлення (пружина, терка, дріт), 7 – манжета поясна, 8 – ізолятор, 9 – манжета пальцева

Звертаємо увагу! Кабельна термоусаджувальна муфта не може бути розібрана та повторно змонтована, т.к. в монтажі використовуються термоусаджувальні матеріали, які встановлюються одноразово. Роботи з монтажу муфт для кабелів з паперовою масло просоченою ізоляцією повинні проводитися без перерв за один раз.

Необхідний інструмент для монтажу:

  1. Газовий паяльник з насадками.
  2. Ножиці секторні для різання кабелю.
  3. Ніж кабельний, стрипер.
  4. Плоскогубці.
  5. Набір для встановлення болтових наконечників НБМ-4 (для муфт з болтовими наконечниками в комплекті).
  6. Набір для опресування силових кабельних наконечників 16-150 мм² (для кабелів в комплекті з наконечниками).

Послідовність монтажу муфти 10КВТп(Н) та 10КНТп(Н)

1. Підготовка та оброблення кабелю

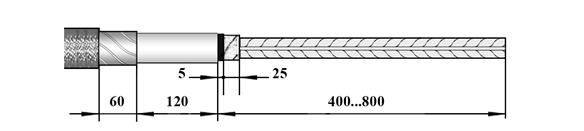

Зніміть з кабелів зовнішній шар, броню, металеву оболонку, чорний напівпровідний папір та поясну ізоляцію по розмірах, показаних на малюнку.

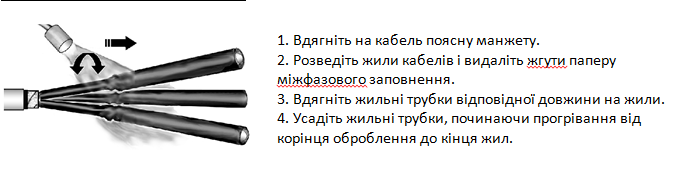

2. Встановлення ізолюючих трубок

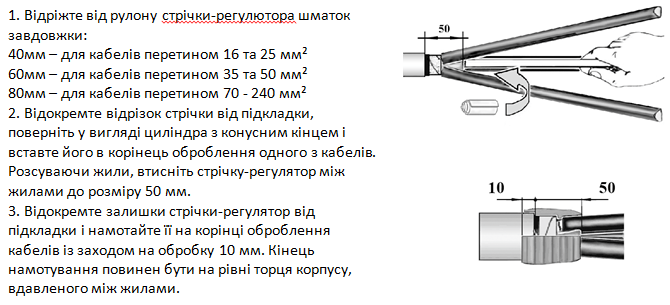

3. Встановлення стрічки-регулятора

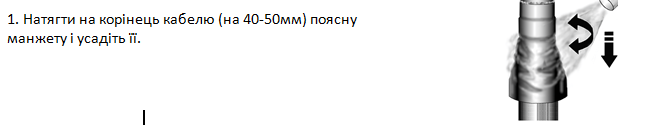

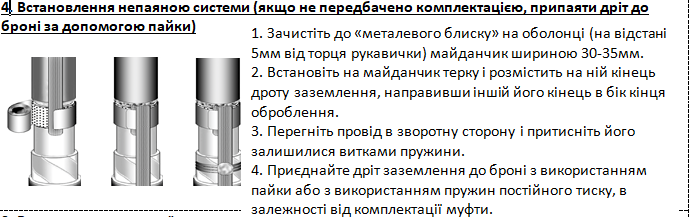

5. Встановлення поясної манжет

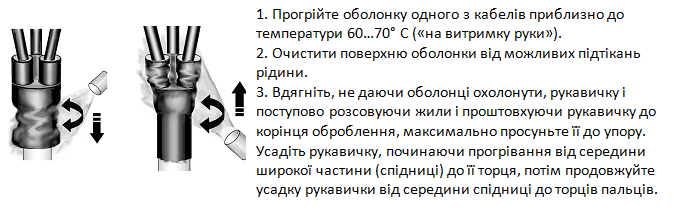

6. Встановлення ізолюючої рукавички

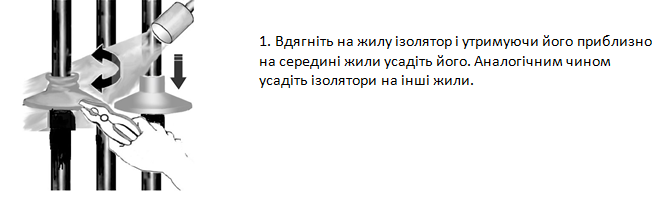

7. Встановлення ізолятора для зовнішньої муфти

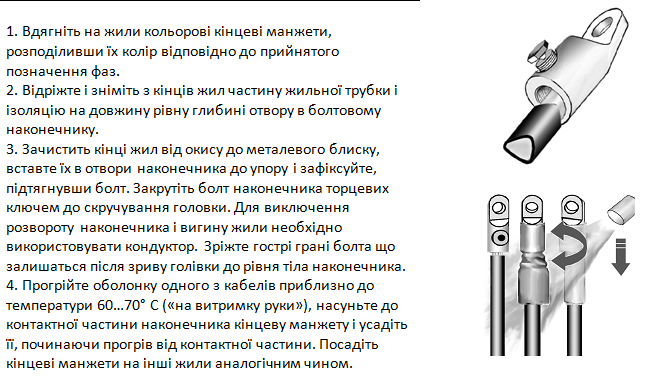

8. Встановлення кінцевих манжет та болтового наконечника

9. Монтаж муфти виконаний

Подальші роботи, пов’язані з можливим механічним впливом на муфти, повинні проводитися після охолодження до температури навколишнього повітря.
