Інструкція з монтажу термозбіжних кінцевих муфт 1 ПКВТпН

Інструкція

з монтажу термоусаджувальної кінцевої муфти 1ПКВТп та 1ПКНТп для окінцювання 3-и, 4-и та 5-и жильних кабелів з пластмасовою ізоляцією з наконечником та без наконечника на напругу до 1кВ включно

 Схематичне зображення муфт в змонтованому стані

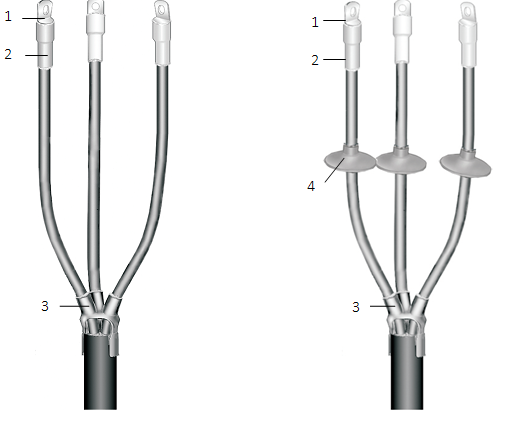

Муфта 1 ПКВТпН                                        Муфта 1 ПКНТпН

1 – наконечник болтовий, 2 – манжета кінцева, 3 – рукавичка, 4 – ізолятор

Звертаємо увагу! Кабельна термоусаджувальна муфта не може бути розібрана та повторно змонтована, т.к. в монтажі використовуються термоусаджувальні матеріали, які встановлюються одноразово. Роботи з монтажу муфт для кабелів з паперовою масло просоченою ізоляцією повинні проводитися без перерв за один раз.

Необхідний інструмент для монтажу:

  1. Газовий паяльник з насадками.
  2. Ножиці секторні для різання кабелю.
  3. Ніж кабельний, стрипер.
  4. Плоскогубці.
  5. Набір для встановлення болтових наконечників НБМ-4 (для муфт з болтовими наконечниками в комплекті).
  6. Набір для опресування силових кабельних наконечників 16-150 мм² (для кабелів в комплекті з наконечниками).

Послідовність монтажу муфти 1ПКВТп(Н) та 1ПКНТп(Н)

1. Підготовка та оброблення кабелю

Зніміть з кабелів зовнішній шар показаних на малюнку.

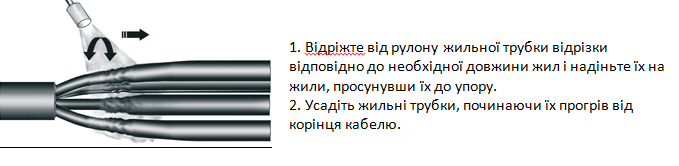

2. Встановлення ізолюючих трубок

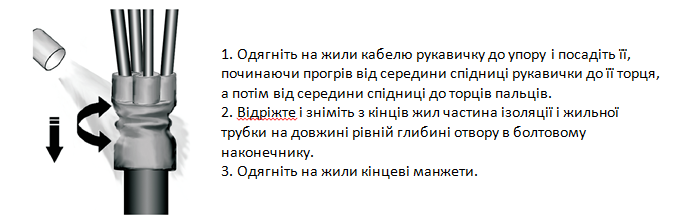

3. Встановлення ізолюючої рукавички

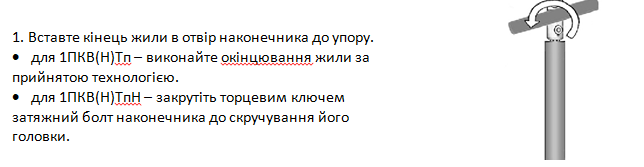

4. Встановлення болтового наконечника

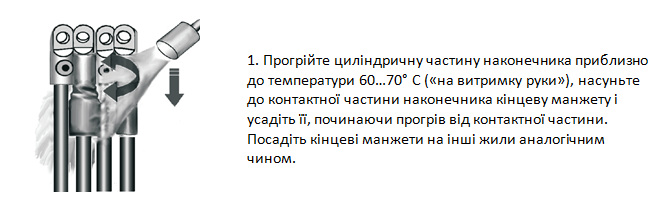

5. Встановлення кінцевих манжет

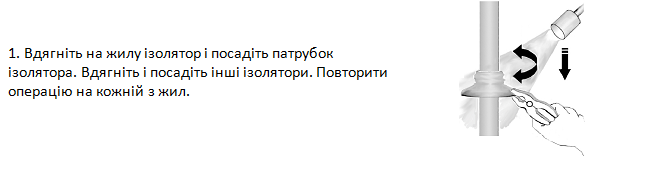

6. Встановлення ізолятора для зовнішньої муфти

7. Монтаж муфти виконаний

Подальші роботи, пов’язані з можливим механічним впливом на муфти, повинні проводитися після охолодження до температури навколишнього повітря.
